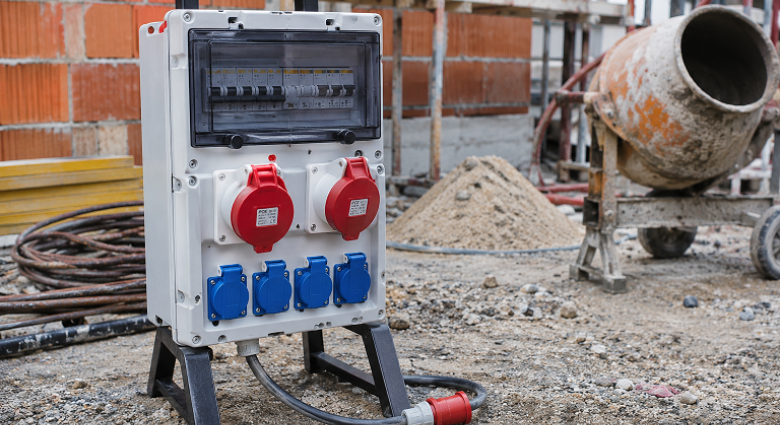

Rozdzielnica budowlana jest jednym z podstawowych elementów tymczasowej instalacji elektrycznej na placu budowy, podczas remontu, prac montażowych czy wykonywania instalacji w obiekcie, który nie posiada jeszcze docelowego systemu zasilania. Jej zadaniem jest umożliwienie uporządkowanego rozdziału energii pomiędzy odbiorniki oraz zapewnienie miejsca dla odpowiednio dobranej aparatury zabezpieczającej. W praktyce na jednej budowie mogą być używane zarówno typowe urządzenia jednofazowe zasilane napięciem 230 V, jak i maszyny wymagające zasilania trójfazowego 400 V. Do pierwszej grupy należą liczne elektronarzędzia, oświetlenie robocze, ładowarki czy urządzenia pomocnicze, natomiast z gniazd trójfazowych mogą korzystać wybrane maszyny budowlane, urządzenia warsztatowe i inne odbiorniki wymagające odpowiedniego zasilania. Z tego względu rozdzielnica wyposażona w oba rodzaje gniazd może być znacznie bardziej uniwersalna niż model przeznaczony wyłącznie do odbiorników jednofazowych. Dobór rozdzielnicy nie powinien jednak polegać jedynie na policzeniu gniazd 230 V i 400 V. Trzeba uwzględnić sposób zasilania placu budowy, moc i parametry odbiorników, spodziewane jednoczesne obciążenie, wymagane zabezpieczenia oraz warunki środowiskowe. Rozdzielnica pracująca na budowie może być narażona na kurz, pył, wilgoć, opady, zmiany temperatury oraz przypadkowe uderzenia, dlatego istotne są również właściwości jej obudowy i odpowiedni stopień ochrony. Znaczenie ma ponadto ergonomia: gniazda powinny być łatwo dostępne, aparatura zabezpieczająca czytelnie rozmieszczona, a konstrukcja dostosowana do przewidywanego sposobu użytkowania. Dobrze dobrana rozdzielnica budowlana nie jest więc po prostu „przejściówką” pozwalającą podłączyć wiele urządzeń, lecz ważnym punktem rozdziału energii w instalacji tymczasowej.

Czym różni się rozdzielnica budowlana 230 V od rozdzielnicy obsługującej również urządzenia 400 V?

Najbardziej oczywista różnica dotyczy rodzaju dostępnych gniazd oraz możliwości zasilania różnych odbiorników. Rozdzielnica wyposażona wyłącznie w gniazda 230 V jest przeznaczona do obsługi odpowiednich odbiorników jednofazowych. Może być wystarczająca podczas lżejszych prac remontowych i wykończeniowych, gdy wykorzystywane są głównie wiertarki, szlifierki, odkurzacze przemysłowe, ładowarki, oświetlenie robocze i inne urządzenia przeznaczone do takiego zasilania. Jeżeli jednak na placu budowy mają pracować również odbiorniki trójfazowe, potrzebne staje się rozwiązanie zapewniające odpowiednie gniazda 400 V. W praktyce rozdzielnica może łączyć oba standardy, dzięki czemu z jednego punktu można zasilać różne grupy urządzeń. Nie oznacza to jednak, że każde gniazdo 400 V ma identyczne parametry. Trzeba zwracać uwagę między innymi na jego prąd znamionowy, liczbę biegunów oraz zgodność z wtyczką konkretnego odbiornika.

Rozdzielnica przeznaczona do obsługi 230 V i 400 V wymaga również prawidłowego zaplanowania wewnętrznego rozdziału energii oraz zabezpieczeń. Obwody poszczególnych gniazd nie powinny być traktowane jako przypadkowe odgałęzienia od wspólnego przewodu, lecz jako elementy instalacji o konkretnych parametrach. W przypadku kilku gniazd jednofazowych istotne może być również właściwe rozłożenie obciążenia pomiędzy fazami w instalacji trójfazowej. Jeżeli wiele odbiorników o znacznej mocy zostanie podłączonych w sposób powodujący nadmierne obciążenie jednej fazy, sama obecność odpowiednio dużej rozdzielnicy nie rozwiąże problemu. Dlatego konfigurację gniazd i aparatów należy rozpatrywać razem z parametrami zasilania, przewodów oraz przewidywanym obciążeniem. Im bardziej zróżnicowane urządzenia mają być wykorzystywane na budowie, tym większe znaczenie ma właściwe zaprojektowanie całego układu.

Ile i jakie gniazda 230 V oraz 400 V warto przewidzieć w rozdzielnicy budowlanej?

Nie istnieje jedna liczba gniazd odpowiednia dla każdej budowy. Rozdzielnica przeznaczona dla ekipy wykonującej niewielki remont może wymagać zupełnie innego wyposażenia niż urządzenie wykorzystywane podczas budowy domu od podstaw lub na większym placu budowy, gdzie jednocześnie pracuje kilka ekip. Przed wyborem warto sporządzić listę urządzeń, które rzeczywiście będą używane, a następnie określić ich sposób zasilania. Jeśli większość stanowią elektronarzędzia jednofazowe, praktyczna będzie większa liczba gniazd 230 V. Jeżeli wykorzystywane będą również maszyny trójfazowe, należy przewidzieć odpowiednie gniazda 400 V. Trzeba zwrócić uwagę nie tylko na napięcie, ale również na prąd znamionowy. W rozwiązaniach przemysłowych spotyka się między innymi gniazda o różnych wartościach prądowych, dlatego wtyczka i parametry odbiornika muszą odpowiadać konkretnemu punktowi zasilania.

Większa liczba gniazd może zwiększać funkcjonalność, ale nie oznacza automatycznie możliwości jednoczesnego wykorzystywania wszystkich odbiorników z ich maksymalną mocą. Ograniczeniem pozostają parametry zasilania rozdzielnicy, przewodów, zabezpieczeń i samej instalacji. Z tego powodu nie warto dobierać urządzenia wyłącznie według zasady „im więcej gniazd, tym lepiej”. Ważniejsze jest przemyślane dopasowanie konfiguracji do przewidywanego sposobu pracy. Dobrą praktyką jest również pozostawienie pewnej rezerwy, szczególnie gdy zakres prac może się zmieniać i w kolejnych etapach budowy pojawią się dodatkowe urządzenia. Jednocześnie rozdzielnica powinna pozostać czytelna i wygodna w obsłudze. Jeżeli dostęp do poszczególnych gniazd jest utrudniony przez dużą liczbę podłączonych przewodów, zwiększanie ich liczby przestaje przynosić praktyczną korzyść.

Jakie zabezpieczenia powinna mieć rozdzielnica budowlana do elektronarzędzi i maszyn?

Wyposażenie zabezpieczające musi być dopasowane do konkretnego układu instalacji, parametrów zasilania oraz obsługiwanych obwodów. W rozdzielnicach stosuje się między innymi wyłączniki nadprądowe, których zadaniem jest ochrona obwodów przed skutkami przeciążeń i zwarć, oraz odpowiednio dobrane urządzenia różnicowoprądowe. W zależności od projektu instalacji mogą występować również inne elementy aparatury, takie jak rozłączniki czy urządzenia związane z ochroną przeciwprzepięciową. Nie należy jednak tworzyć uniwersalnej listy aparatów wyłącznie na podstawie faktu, że jest to „rozdzielnica budowlana”. Parametry zabezpieczeń muszą wynikać z właściwości przewodów, rodzaju sieci, obciążenia, warunków ochrony i konkretnych odbiorników. Osoby kompletujące rozdzielnicę lub szukające gotowych rozwiązań mogą zapoznać się z aparaturą i wyposażeniem instalacyjnym oferowanym przez ALKAN na https://alkan.pl/, zwracając uwagę przede wszystkim na specyfikację techniczną i zgodność poszczególnych elementów z projektowanym układem.

Szczególnie istotny jest prawidłowy dobór wyłączników nadprądowych. Na budowie wykorzystuje się odbiorniki o bardzo różnych właściwościach, w tym urządzenia wyposażone w silniki, które podczas uruchamiania mogą charakteryzować się zwiększonym prądem rozruchowym. Nie oznacza to jednak, że należy automatycznie stosować zabezpieczenie o większym prądzie znamionowym lub charakterystyce pozwalającej na większe prądy chwilowe. Każda taka decyzja musi uwzględniać parametry obwodu i wymagane warunki ochrony. Podobnie nie wolno zwiększać wartości zabezpieczenia tylko dlatego, że podczas pracy elektronarzędzia lub maszyny regularnie dochodzi do jego zadziałania. Powtarzające się wyłączenia są sygnałem do sprawdzenia przyczyny - może nią być przeciążenie, nieprawidłowo dobrane zabezpieczenie, uszkodzenie urządzenia albo problem w instalacji. Rozdzielnica budowlana powinna być zatem wyposażona i skonfigurowana na podstawie projektu oraz odpowiednich pomiarów, a nie metodą prób i błędów.

Jaki stopień ochrony IP powinna mieć rozdzielnica używana na placu budowy?

Stopień ochrony IP ma szczególne znaczenie w przypadku rozdzielnic używanych w trudnych warunkach. Pierwsza cyfra oznaczenia odnosi się do ochrony przed dostępem do części niebezpiecznych oraz wnikaniem ciał stałych, natomiast druga opisuje poziom ochrony przed wodą. Na placu budowy oba czynniki mogą mieć znaczenie, ponieważ urządzenie może być narażone na kurz, pył, wilgoć oraz przypadkowy kontakt z wodą. Dobór odpowiedniej klasy powinien wynikać z rzeczywistego miejsca użytkowania. Rozdzielnica pracująca wewnątrz suchego, zamkniętego budynku znajduje się w innych warunkach niż model ustawiony na zewnątrz, gdzie występują opady i zmienna pogoda. Nie należy więc wybierać stopnia IP wyłącznie dlatego, że określona wartość jest popularna w ofertach produktowych. Trzeba przeanalizować faktyczne narażenie urządzenia i wymagania dotyczące całej instalacji.

Warto jednocześnie pamiętać, że deklarowany stopień ochrony obudowy nie zwalnia z prawidłowego użytkowania rozdzielnicy. Na rzeczywistą ochronę wpływają między innymi sposób zamknięcia obudowy, konstrukcja gniazd i pokryw, wprowadzenie przewodów oraz stan poszczególnych elementów. Jeśli pokrywa gniazda jest uszkodzona, obudowa nie została prawidłowo zamknięta albo wykonano przypadkowy otwór na przewód, właściwości całego rozwiązania mogą ulec pogorszeniu. Na placu budowy należy też brać pod uwagę możliwość uszkodzeń mechanicznych. Rozdzielnica nie powinna znajdować się w miejscu, w którym może zostać uderzona przez przemieszczany materiał, maszynę lub pojazd. Wysoki stopień IP nie oznacza bowiem automatycznie odporności na każdy rodzaj uszkodzenia. Warunki montażu i użytkowania są równie ważne jak parametry podane na obudowie.

Na co zwrócić uwagę przy wyborze rozdzielnicy budowlanej do zasilania urządzeń 230 V i 400 V?

Przed zakupem należy ustalić, jakie odbiorniki będą podłączane i jak często mają pracować jednocześnie. Następnie można określić potrzebną liczbę gniazd 230 V oraz 400 V, ich parametry, sposób zasilania rozdzielnicy i wymagane wyposażenie zabezpieczające. Znaczenie mają również konstrukcja obudowy, stopień IP, możliwość wygodnego podłączania przewodów oraz sposób ustawienia lub zamocowania urządzenia. Warto sprawdzić, czy gniazda mają czytelne oznaczenia i czy ich rozmieszczenie pozwala na jednoczesne korzystanie z kilku przewodów bez wzajemnego utrudniania dostępu. Jeżeli rozdzielnica ma być przenoszona pomiędzy kolejnymi etapami prac, istotna może być także konstrukcja ułatwiająca transport i zabezpieczająca wyposażenie. Przy porównywaniu gotowych rozdzielnic, obudów, gniazd przemysłowych oraz aparatury zabezpieczającej można skorzystać z asortymentu ALKAN dostępnego na https://alkan.pl/, dobierając poszczególne elementy na podstawie ich parametrów i przewidywanych warunków pracy.

Ostatecznie właściwa rozdzielnica budowlana powinna być traktowana jako część kompletnej instalacji tymczasowej. Nawet bardzo dobrze wyposażona obudowa nie zapewni prawidłowego działania, jeśli zostanie zasilona nieodpowiednim przewodem, podłączona do instalacji o niewystarczających parametrach albo będzie użytkowana w sposób niezgodny z przeznaczeniem. Przed uruchomieniem należy sprawdzić stan techniczny urządzenia, przewodów, wtyczek i gniazd oraz poprawność zastosowanych zabezpieczeń. W trakcie użytkowania warto zwracać uwagę na ślady przegrzewania, uszkodzenia obudowy, luźne elementy i inne nieprawidłowości. Szczególnie istotne jest unikanie przypadkowego zwiększania wartości zabezpieczeń oraz prowizorycznych napraw wykonywanych tylko po to, aby utrzymać zasilanie urządzeń. Instalacje budowlane pracują w wymagających warunkach i często zasilają odbiorniki o znacznej mocy, dlatego ich wykonanie, podłączenie, pomiary i okresową kontrolę należy powierzać osobom posiadającym odpowiednie kwalifikacje. Dobrze dobrana rozdzielnica 230 V i 400 V powinna przede wszystkim odpowiadać rzeczywistemu zapotrzebowaniu placu budowy, zapewniać wygodny rozdział zasilania i umożliwiać zastosowanie zabezpieczeń właściwych dla obsługiwanych obwodów.
